無負壓供水設備組成及工作原理

      很多小夥(huo) 伴對於(yu) 無負壓供水設備有一些認知，但大多數情況下是不明白到底是如何運行的，下麵小編就帶大家好好的認識一下無負壓供水設備。 首先從(cong) 無負壓供水設備的概述說起吧。...

      很多小夥(huo) 伴對於(yu) 無負壓供水設備有一些認知，但大多數情況下是不明白到底是如何運行的，下麵小編就帶大家好好的認識一下無負壓供水設備。

      首先從(cong) 無負壓供水設備的概述說起吧。

      無負壓供水設備是從(cong) 20世紀90年代中期在國內(nei) 繼水箱、氣壓供水設備、變頻調速供水設備之後發展起來的一種直接串接到市政給水管網的引入管或有壓管道上加壓的新型給水設備，具有全封閉、無汙染、無負壓、節能、占地少、安裝快捷、運行可靠、維護方便等優(you) 點，已被廣泛應用於(yu) 新建、擴建或改建的居民區、民用建築、公共建築、工礦企業(ye) 、城鎮區域的二次加壓供水係統。

      那無負壓供水設備的組成及工作原理是怎麽(me) 樣的呢？請看如下講解：

      無負壓供水設備主要由穩流補償(chang) 器、真空抑製器、水泵、變頻控製櫃、控製儀(yi) 表、管道配件等組成，並可根據需要預留加氯機或臭氧發生器接口，

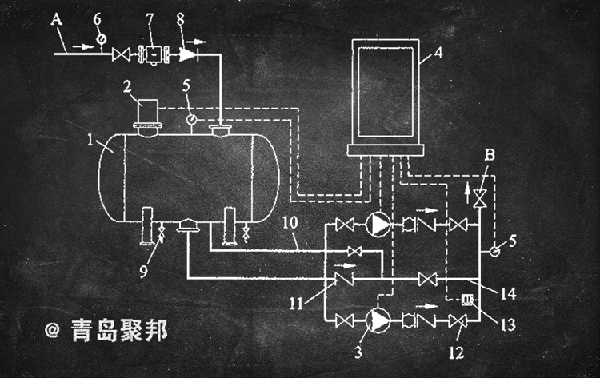

      見小黑板  無負壓供水設備原理

1-穩流補償(chang) 器；2-真空抑製器；3-水泵；4-控製櫃；5-壓力傳(chuan) 感器；6-負壓表；7-過濾器；8-倒流止回閥；9-清洗排汙閥；10-小流量保壓管；11-止回閥；12-閥門；13-超壓保護裝置；14-旁通管；

A-接市政給水管網或有壓管網；B-接用戶管網

      無負壓供水設備是利用變頻調速給水技術、真空抑製與(yu) 穩流補償(chang) 技術和全密閉自平衡結構設計，實現與(yu) 市政供水管道直接串聯加壓而不產(chan) 生負壓，不影響其他用戶用水的給水裝置。設備運行時對串聯處的進水壓力與(yu) 出水設定壓力的差額進行補亞(ya) ，當進水壓力大於(yu) 等於(yu) 出水設定壓力時，設備自動停機，水流通過旁通管路由市政供水管道直接供水。在用水高峰期，當市政給水管網的供水管供水量瞬間小於(yu) 用水量時，穩流補償(chang) 器、真空抑製器及其控製係統聯合作用，穩流補償(chang) 其中貯備水及時補充到用戶中，同時抑製器負壓形成，且在係統運行的全過程中不與(yu) 外界空氣流通，全密閉運行。

      穩流補償(chang) 器是鏈接在市政給水管網的供水管與(yu) 水泵進水口的特製密閉裝置，不與(yu) 外界空氣連通，可配合真空抑製器實現無負壓、全密閉和穩流調節作用，穩流補償(chang) 器內(nei) 的調節水量在進水量瞬間小於(yu) 出水量時能及時補充給用戶。真空抑製器則是根據穩流補償(chang) 器內(nei) 的水量、水壓等實現穩流補償(chang) 器內(nei) 的壓力平衡，使之不產(chan) 生負壓。

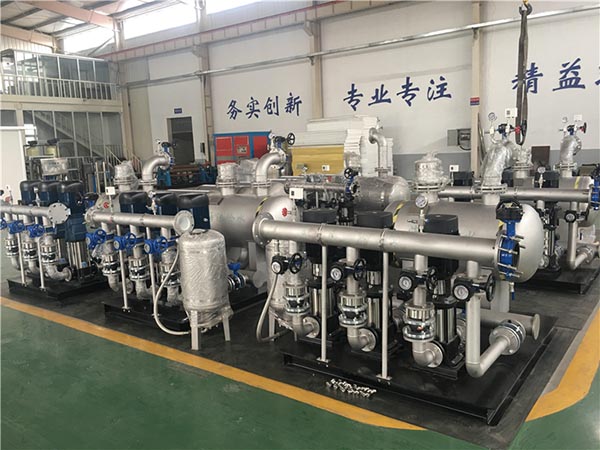

     小編帶你看一下無負壓供水設備的實物吧。如下圖
