鋼製夾套法蘭(lan)

B.1  範圍

B.1.1  本附錄規定了鋼製夾套法蘭(lan) （PN係列）的公稱尺寸、公稱壓力、法蘭(lan) 類型、尺寸、公差以及技術要求。

B.1.2  本附錄適用於(yu) 公稱壓力等級PN16、PN25、PN40的全夾套管道連接用法蘭(lan) 。

B.1.3  本附錄也適用於(yu) 采用夾套管法蘭(lan) 作為(wei) 連接形式的閥門、泵、化工機械、管路附件和設備零部件。

B.2  公稱尺寸和鋼管外徑

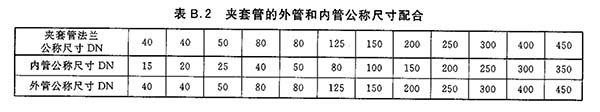

    本附錄適用的鋼管外徑包括A、B兩(liang) 個(ge) 係列，鋼管外徑按本標準表1.0.3的規定。夾套管的外管和內(nei) 管公稱尺寸配合按表B.2的規定。

B.3  法蘭(lan) 類型

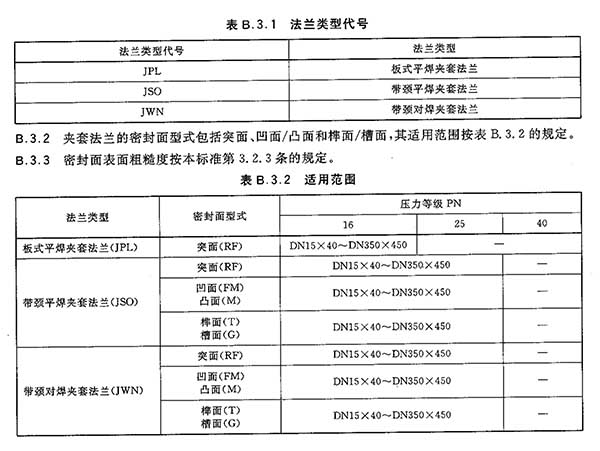

B3.1.  本附錄規定的夾套法蘭(lan) 連接型式有板式平焊夾套法蘭(lan) 、帶頸平焊夾套法蘭(lan) 和帶頸對焊夾套法蘭(lan) ，如圖B.3.1所示。法蘭(lan) 類型代號按表B.3.1的規定。

B.4 材料

夾套法蘭(lan) 用材料按本標準第4章的規定。

B.5 壓力額定值

夾套法蘭(lan) 的壓力額定值應按內(nei) 管公稱壓力確定，且應符合本標準第7章的規定，大於(yu) 或等於(yu) 內(nei) 管設計條件下的最大允許工作壓力。

B.6 尺寸

B.6.1 夾套法蘭(lan) 密封麵尺寸。

1 突麵、凹麵/凸麵和榫麵/槽麵法蘭(lan) 的密封麵尺寸按圖B.6.1和表B.6.1的規定。

2 突麵、凹麵/凸麵和榫麵/槽麵法蘭(lan) 的密封麵尺寸f1、f2包括在法蘭(lan) 厚度C內(nei) （如圖B.6.1所示）。

3 夾套法蘭(lan) 配用墊片的壓力等級按內(nei) 管公稱壓力確定，墊片尺寸按對應的外管公稱尺寸確定。

B.6.2 夾套法蘭(lan) 連接尺寸和結構尺寸。

1 PN16板式平焊鋼製夾套法蘭(lan) 的連接尺寸和結構尺寸按圖B.6.2-1和表B.6.2-1的規定。

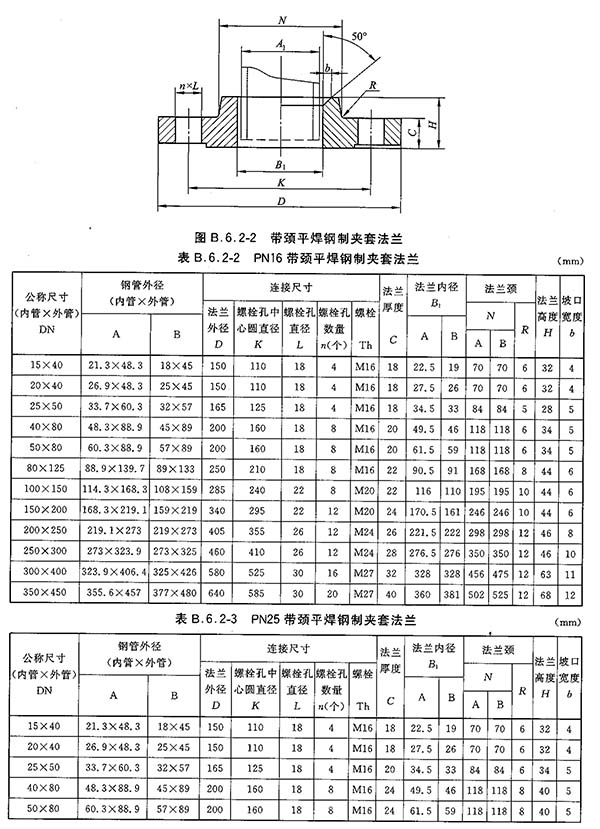

2 PN16和PN25帶頸平焊鋼製夾套法蘭(lan) 的連接尺寸和結構尺寸按圖B.6.2-2和表B.6.2-2、表B.6.2-3的規定

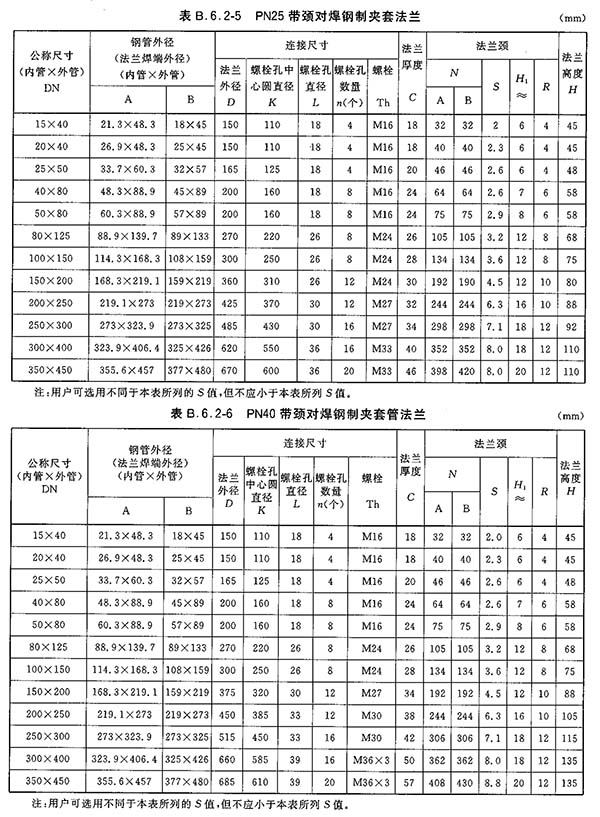

3 PN16、PN25和PN40帶頸對焊鋼製夾套法蘭(lan) 的連接尺寸和結構尺寸按圖B.6.2-3和B.6.2-4∽表B.6.2-6的規定。

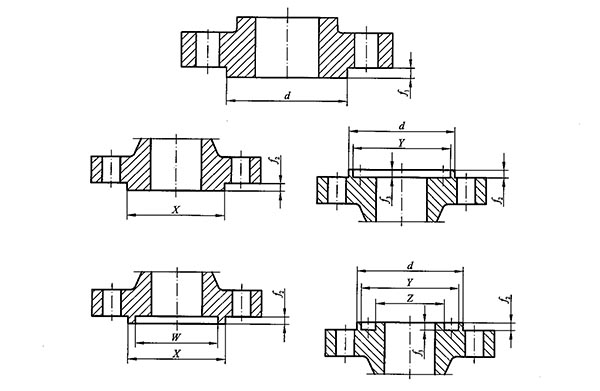

圖B.6.1 夾套法蘭(lan) 密封麵尺寸

【突麵(RF)、凹麵(FM)/凸麵(M)，榫麵(T)/槽麵(G)】

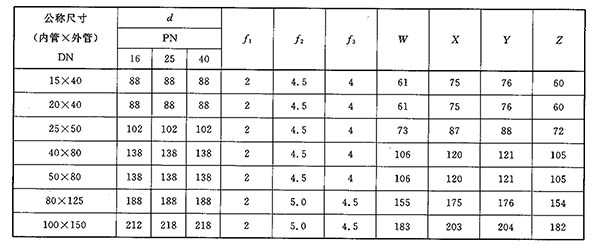

表B.6.1 夾套法蘭(lan) 密封麵尺寸

【突麵(RF)、凹麵(FM)/凸麵(M)，榫麵(T)/槽麵(G)】

B.7 焊接接頭和坡口尺寸

B.7.1 內(nei) 管與(yu) 夾套法蘭(lan) 的焊接接頭和坡口尺寸按本標準第9章的規定。

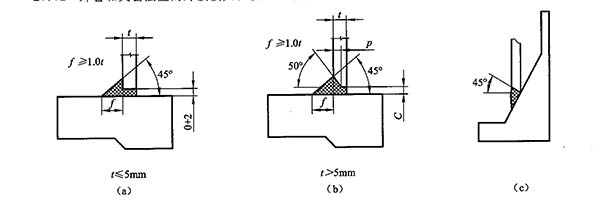

B.7.2 外管和夾套法蘭(lan) 的焊接接頭和坡口尺寸按圖B.7.2的規定。

圖B.7.2 外管與(yu) 夾套法蘭(lan) 的焊縫尺寸

B.8 試驗、檢驗、驗收和包裝

法蘭(lan) 的試驗、檢驗和驗收以及包裝等要求按本標準第11章、第12章及第14章的規定。

B.9 標記

B.9.1 夾套法蘭(lan) 的標記按本標準第13章的規定。其中法蘭(lan) 的公稱尺寸DN為(wei) 內(nei) 管×外管。

B.9.2 標記示例

    示例1：公稱尺寸DN300×400、公稱壓力PN16，配用公製管的突麵板式平焊鋼製夾套法蘭(lan) ，材料為(wei) Q235A，其標記為(wei) ：

           HG/T 20592  夾套法蘭(lan)  JPL  300×400(B)-16  RF  Q235A

           配用的墊片規格為(wei) 公稱壓力PN16，公稱尺寸DN400

    示例2：公稱尺寸DN300×400、公稱壓力PN25，配用英製管的凸麵帶頸平焊鋼製夾套法蘭(lan) ，材料為(wei) 20鋼，其標記為(wei) ：

           HG/T 20592  夾套法蘭(lan)  JSO  300×400-25  M  20

           配用的墊片規格為(wei) 公稱壓力PN25，公稱尺寸DN400
