MLTWG-CR/CDL無負壓變頻供水設備

產(chan) 品簡介

MLTWG係列高效無負壓智能變頻供水設備是由無負壓裝置和泵組及控製櫃組成的供水設備，穩流裝置為(wei) 閉式結構，閉式流量調節器為(wei) 罐式管網疊壓(無負壓)設備，將係統設備串接在市政自來水管網壓力不足的地方，設備通過壓力傳(chuan) 感器檢測出口壓力，將檢測值和設定值進行比較，運算出市政自來水管網的原有壓力基礎上需要增加的壓力值，確定水泵投入運行台數和變頻器輸出頻率(反應到電機及水泵為(wei) 轉速)以符合用水曲線實現恒壓，無負壓變頻供水設備最大限度的利用了市政自來水管網的原有壓力，對市政自來水管網不產(chan) 生負壓，用穩流罐取代老式水池，減少了用水二次汙染，是供水領域新一代節能型產(chan) 品。

性能特點

1.  無負壓：

◆ 係統與(yu) 市政自來水管網直聯取水加壓運行不會(hui) 造成市政自來水管網出現負壓；

◆ 高品質智能型電腦編程控製；

◆ 專(zhuan) 用自主開發，具有多樣化功能，能夠提供尖端水準的精密控製，已經達到世界領先水平。；

2.  疊壓：

◆ 設備在運行借助市政自來水管網的壓力，並在此基礎上增壓，與(yu) 從(cong) 普通蓄水池吸水相比運行時可減少泵台數或降低轉速而達到節能目的；

3.  保持恒壓：

◆ 設備通過壓力傳(chuan) 感器實時檢測出口壓力，將檢測和設定值進行比較運算，確定水泵的投入台數和變頻器的輸出頻率(反映為(wei) 電機及水泵的轉速)，以實現恒壓的目的。；

4.  穩定供水：

◆ 供電線路停電時，係統通過旁通管路實現停電不斷水，即停電時係統自動切換市政自來水壓力供水。

5.  安全衛生：

◆ 過流部件均采用不鏽鋼等食品級材料製造，符合國際涉水衛生規範。

6.  高度智能化：

◆ 係統能實現全自動控製，具有手動/自動切換、主副泵定時輪換、壓力調整、恒壓、高低電壓保護、欠相保護、漏電保護、過載保護、過熱保護、缺水保護、不用水停車、瞬間跳閘保護等功能。另可根據用戶需求配置人機界麵，可視化遠程調整、檢測和維護。

7.  節省投資：

◆ 係統沒有蓄水池等土建貯水設施，節省了占地麵積，降低了建築承載負荷，因此大大降低了投資費用。

8.  節省運行費：

◆ 係統保證管道恒壓是根據用水量的變化調整投入台套數和運轉速度，用水量大時投入功率大，用水量小時投入功率小。小用水量時（如夜間）係統由小功率泵變頻調速恒壓供水。係統一直在高效率點運行，因而大大降低了運行費用，可節約能源60%以上。

◆ 係統全自動運行無須專(zhuan) 人值守；又因沒有蓄水池等土建貯水設施，也沒有水質處理儀(yi) 器，免去定期清洗、消毒等工作。故進一步降低了運行費用。

◆ 如市政管網有一定的壓力，運行時隻需在市政壓力基礎上補壓即可。與(yu) 傳(chuan) 統具有蓄水池的供水設備相比達到同樣的效果而從(cong) 電網吸取的功率較小。節能效果十分顯著。

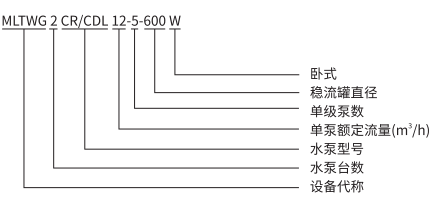

型號示意

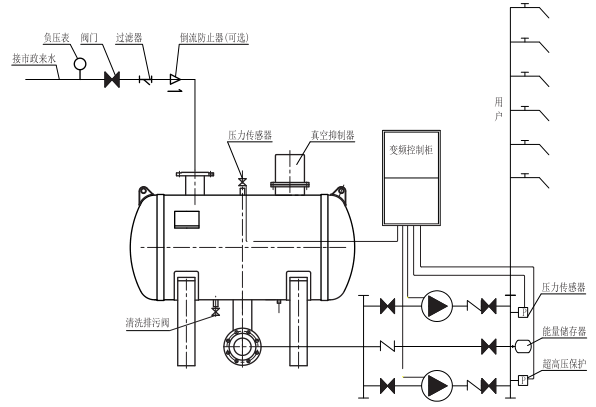

原理示意圖

參數說明

功率範圍：0.55--300KW；

電源電壓：三相380/400/440/480/500V AC ±10%；

電源頻率：35Hz~50Hz；

供水流量：≤1500m3/h；

電機功率：0.75~300KW；

供水戶數：10~10000戶；

壓力範圍：0.15~2.5Mpa；

節電效率：20%~60%；

使用溫度：0~40℃。

應用領域

◆ 居民生活用水：如高層建築、居民水區、別墅等；

◆ 公共場所：如醫院、學校、體(ti) 育館、高爾夫球場、機場；

◆ 商用大廈：如賓館、寫(xie) 字樓、百貨商場、大型桑拿浴等；

◆ 灌溉：如公園、遊樂(le) 場、果園、農(nong) 場農(nong) 田等；

◆ 製造業(ye) ：如生產(chan) 製造、洗滌裝置、食品工業(ye) 、工廠；

◆ 其他：水池及其他形式供水的改造。

 工作條件

1.液體(ti) 溫度：-15℃~ +104℃，該泵可輸送清水或物理化學性質類似於(yu) 清水的液體(ti) ；

2.工作壓力：最大工作壓力<2.5MPa，即係統壓力=入口壓力+閉閥工作時的壓力<2.5MPa；

3.周圍環境的溫度應低於(yu) 40℃，相對濕度不超過95%。

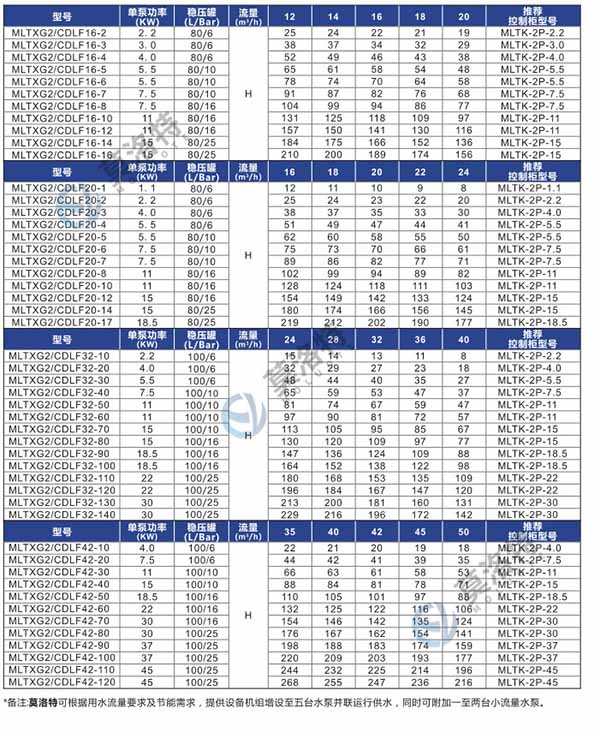

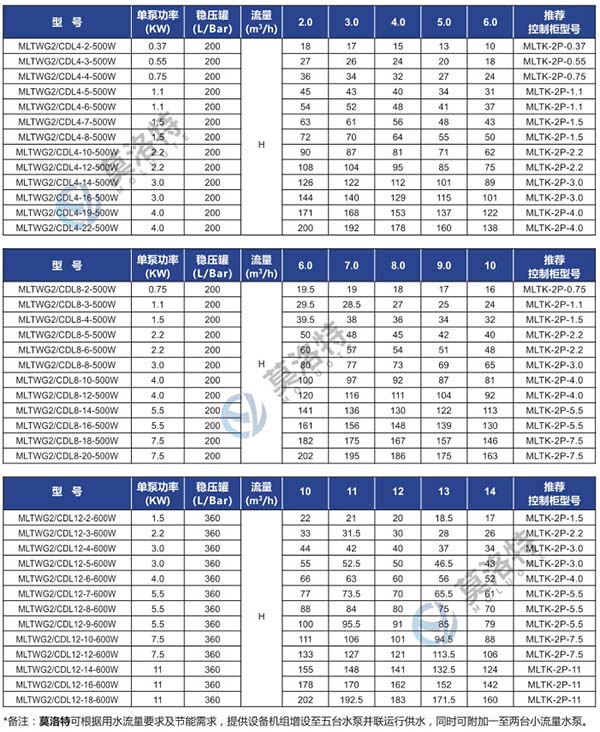

 產(chan) 品參數
