西默電氣Power-Bus智能消防疏散指示係統解決(jue) 方案

集中電源集中控製型（2線製）

功能特點：

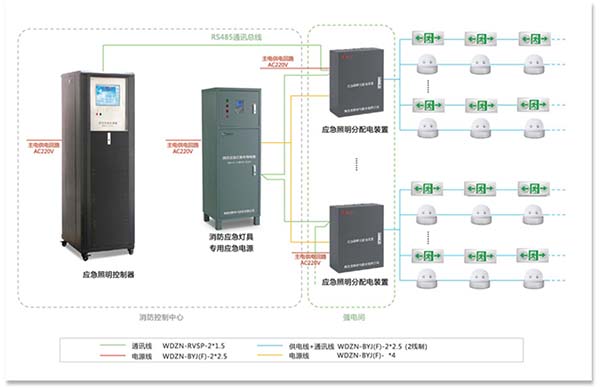

1、係統組成：應急照明控製器、應急照明配電箱、消防應急標誌燈具和消防應急照明燈具。

2、供電方式：由主電（市電AC220V）回路向應急照明配電箱供電，再由應急照明配電箱降壓為(wei) DC24V，向該區域各個(ge) 供電回路連接的集中控製型消防應急燈具供電。

3、聯動方式：幹接點聯動、串口或RS485聯動。

4、應用場景：適用各種中小型商業(ye) 綜合體(ti) 、醫療衛生服務機構、教育機構、寫(xie) 字樓、展廳展館、交通樞紐等

智能消防應急照明疏散指示係統技術說明

  1.本工程采用"集中控製型消防應急燈具"係統，係統應符合《GB17945-2010》消防應急燈具國家標準,並具備公安部消防產(chan) 品認證中心出具的產(chan) 品型式認可證書(shu) 。

  （1） 西默電氣智能消防應急照明疏散指示係統由應急照明控製器、消防應急專(zhuan) 用電源、集中電源集中控製型消防應

急標誌燈具、集中電源集中控製型消防應急照明燈具等組成；所有設備及燈具具有唯一地址。

  （2）係統內(nei) 終端燈具集中供電，供電電壓24V,燈具不帶電池,燈具供電時間不小於(yu) 120min,消防應急燈具專(zhuan) 用應急電源供電時間不小於(yu) 120min,應急照明控製器供電時間不少於(yu) 180min

  （3）標誌燈的顏色應為(wei) 綠色，其表麵亮度應大於(yu) 50cd/m2，小於(yu) 300cd/m2。

  （4）安裝於(yu) 距地麵0.5米牆壁的疏散指示標誌燈，應具有防撞設計，燈體(ti) 凸出牆麵應小於(yu) 2cm。

  （5）通訊匯集模塊安裝在現場配電間內(nei) 的消防應急燈具專(zhuan) 用應急電源內(nei) ，消防應急燈具專(zhuan) 用應急電源落地安裝時宜高出地麵50mm以上,安裝在牆上時，其底邊距地麵高度宜為(wei) 1.3 m～1.5m，靠近門軸的側(ce) 麵距牆不應小於(yu) 0.5m，正麵操作距離不應小於(yu) 1.0m。

2.本係統的管線要求如下:

  (1)集中電源集中控製型消防應急標誌燈具/照明燈具的電源線及通信線同管敷設、采用{WDZN-BYJ(F)-2*2.5+WDZN-RVSP-2*1.5-SC20}穿鋼管敷設,當使用其它敷設方式時,通信線改為(wei) 帶屏蔽雙絞線.

  (2)集中電源集中控製型消防應急燈具地埋標誌燈具采用防水線材：WDZN-BYJ-3*2.5-SC20穿鋼管敷設。

  (3)設備層的通訊線采用WDZN-RVSP-2*1.5-SC15穿鋼管敷設,當使用其它敷設方式時,采用帶屏蔽雙絞線.

3.係統基本功能要求：

  （1）日常管理OFF/ON程序采用二次編程方法由業(ye) 主確定；

  （2）監控主站係統自動對下層設備及燈具進行實時監測，發生故障時可發出聲光報警；聲故障可手動消除，光故障必須排除故障後解除.

  （3）係統持續主電工作48小時後每隔30天能自動由主電工作狀態轉入應急工作狀態，然後自動回複到主電工作狀態；備電持續時間30S-120S。由此保證在災難發生前係統及每一個(ge) 燈具均是處於(yu) 完好狀態；係統持續主電工作每隔一年能自動由主電工作狀態轉入應急工作狀態並持續至放電終止，然後自動回複到主電工作狀態；且不小於(yu) 30分鍾。由此保證在災難發生前係統及每一個(ge) 燈具均是處於(yu) 完好狀態；

  （4）強迫點燈：火災信號輸入，全係統燈具均進入強迫點亮狀態；

  （5）緊急疏散程序方案：需要時可統一據火災信號標誌燈進行編程:對危險區域的樓梯出口燈關(guan) 閉，指向危險區域的應急標誌燈的箭頭調整。燈具有頻閃功能，吸引人們(men) 視覺注意，引導人員安全快速的逃離危險區域。當發生火災時，消防中心收到火災報警器的火災信息後，與(yu) 智能疏散係統主機消防聯動，把火災信息發送給智能疏散係統主機，智能疏散係統主機收到聯動信息後，進行邏輯分析，再發送命令給所有燈具。

4.消防聯動可用以下方式之一實現：

  （1）采用幹結點由FAS係統按每個(ge) (或匯集)防火分區一個(ge) 著火點信號方式提供給XIMO8000 V4係統；

  （2）采用RS232、RS485或CAN接口,標準modbus協議由FAS按每個(ge) (或匯集)防火分區一個(ge) 著方式提供給XIMO8000 V4係統。

5.本係統作為(wei) 安全係統,中央監控主站設於(yu) 消防中心機房內(nei) .為(wei) 了確保XIMO8000 V4內(nei) 係統的穩定性,免受計算毒及惡意攻擊對係統的損害,除接受經專(zhuan) 門的編程的FAS係統防火分區一個(ge) 著火點信號輸入信號及對應返回信號外,其它均采用非開放的運行模式(內(nei) 係統自行管理,對外隻是單向傳(chuan) 送信息).

6.係統施工時應通知係統供應商派遣技術人員到現場指導。

     注：

  （1）施工時，各不同種類的線型用紮帶紮好，避免線材混亂(luan) 錯接,以便於(yu) 以後排查；

  （2）如工程項目裏有地埋指示燈；同一條直線方向地埋指示燈表麵的logo標誌需統一放置一側(ce) ；美觀整潔。
