CPC功率控製器概述CPC功率控製器是采用微處理器技術、電力電子技術、及現代控製理論技術所設計的調節器設備，其結構美觀緊湊，保護措施完善，集多種控製方式於(yu) 一體(ti) ，使用靈活、功能強大。廣泛應用於(yu) 加熱、燈光調節等場合。

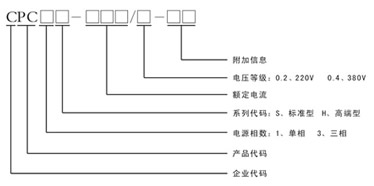

功率控製器型號說明功率控製器的型號可以根據下圖進行全麵的了解！

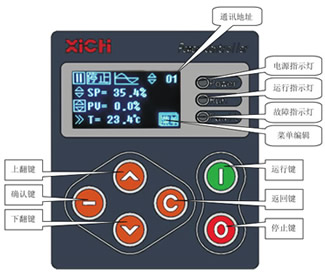

功率控製器操作麵板介紹不同型號的功率控製器操作麵板上的具體(ti) 含義(yi) 介紹

CPC功率控製器的產(chan) 品特點

       1、先進的微處理技術采用高性能的ARM-rCORTEX-TM-M332位內(nei) 核，主頻72MHZ，速度快，功耗低，抗幹擾能力強。

      2、友好的人機界麵CPC係列可控矽功率控製器采用OLED液晶屏顯示。圖形化的顯示模式，使參數設定、調整更加便捷，故障及實時監控更加直觀。

      3、強大的抗幹擾能力所有外部控製信號、電壓電流、通訊、輸出電路均采用隔離技術，適合在工業(ye) 環境中使用。

      4、多種控製方式集開環控製、恒壓模式（U反饋、U2反饋）、恒流模式（I反饋、I2反饋）、恒功模式（p反饋）、定周期周波模式、變周期周波模式和相控+周波控製模式於(yu) 一體(ti) 。

      5、多種負載接線方式負載可接成星型中點接零、星型中點不接零、三角型接法，可通過參數輕鬆設定。

      6、完善的保護功能全程檢測電流及負載參數，具有電源欠壓、電源過壓保護、過流保護、晶閘管過熱保護、負載斷線保護、頻率保護、缺相保護等功能。

      7、電源頻率自適應電源頻率42-68Hz自適應功能，並且頻率值實時顯示，方便用戶使用。

      8、散熱器溫度實時監控，風機自控采用高精度數字溫度傳(chuan) 感器，檢測精度達00625℃，可實時監測散熱器狀態。散熱風機可千動或自動控製，大大延長了其使用壽命，減少了噪音汙染。

      9、豐(feng) 富的信號輸出有模擬信號和數字信號輸出接口；兩(liang) 路繼電器輸出。兩(liang) 路信號直接可進行加減乘除的運算，可非常方便的實現控製，模擬輸入均可設置正負邏輯。

      10、先進的通訊功能配有RS485通訊接口，方便用戶網絡連接控製，提高係統的自動化水平及可靠性。內(nei) 嵌Modbus標準協議方便組態連接。

      11、輸入輸出電壓、電流高精度檢測采用24位專(zhuan) 用ADC，且輸出值為(wei) 真有效值（TRMS），確保了對非正弦信號的檢測。

      12、累積電量顯示可對運行中的電量進行累計，單位KWH。多種控製模式自由選擇開環控製、恒壓模式（U反饋、U2反饋）、恒流模式（I反饋。I2反饋）、恒功模式（P反饋）、定周期周波模式、變周期周渡模式和相控+周波控製（定周渡）。　　

相控+周渡控製（定周渡）方式集成了移相控製和周波控製的優(you) 點，適合於(yu) 像矽碳棒這樣熱阻係數較大的負載，在滿足限流、限壓的基礎上，避免了諧波汙染。相控到周波的切換可自動或者是手動實現。

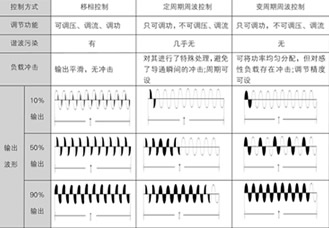

觸發模式的比較主要通過控製方式、調節功能、諧波汙染、負載衝(chong) 擊以及輸出波形進行分析。

定周期周波控製的特有模式　　

       為(wei) 了避免周波控製在導通瞬間產(chan) 生的電流衝(chong) 擊，專(zhuan) 門設計出了“Ts啟相角”參數，即將個(ge) 周波斬掉了一部分，消除了零點的電流衝(chong) 擊，其值為(wei) 0-90度任意可設。經過“Ta起周數”個(ge) 周期角度的累加後，其變為(wei) 全導通，達到了緩啟動的目的。“TE關(guan) 相角”與(yu) “Tb關(guan) 周數”與(yu) 之對應，作用相司。以上參數的配合使用可使定周期周波控製的適用於(yu) 感性等負載。

典型係統應用（以單相功率控製器溫度控製為(wei) 例）
  1、被加熱物體(ti)   典型係統應用
  2、加熱元件
  3、溫度傳(chuan) 感器
  4、溫度控製儀(yi) （目標溫度給定）
  5、工控機（集中控製）
  6、功率控製器
  7、主回路電源

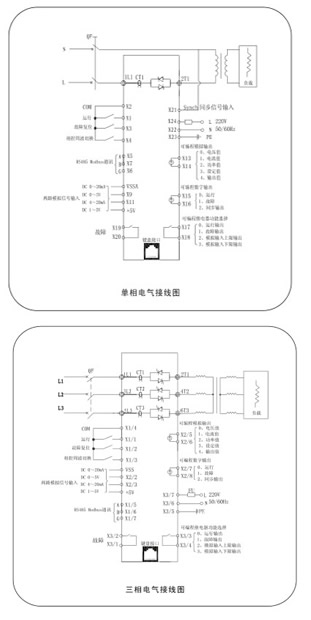

基本電氣接線圖　　
以上圖片給大家展示了基本的接線圖

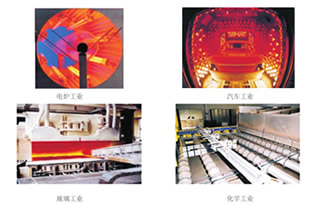

應用場合可以應用在電爐工業(ye) 、汽車工業(ye) 、玻璃工業(ye) 和化學工業(ye)
