氣動調節閥結構主要組成部件有閥籠、閥瓣、閥座(密封環)、閥杆、閥籠壓環，主要附件有電磁閥、減壓閥、過濾器、電流氣壓轉換器、定位器、流量放大器、氣動保位閥、快速泄壓閥、限位開關(guan) 等。

    氣動調節閥結構說明：

    氣動調節閥按其行程可分為(wei) 直行程和角行程兩(liang) 種，按其結構類型分直通單座閥、直通雙座閥、高壓閥、角形閥、套筒閥、隔膜閥、蝶閥、偏心旋轉閥等。其中直通閥比較常見，單座閥泄漏量較小，但閥前後壓差不能太大，而雙座閥正好與(yu) 之相反。高壓閥適合於(yu) 高靜壓和高壓差的介質測量，但在高壓差情況下，流體(ti) 對材料衝(chong) 刷和氣蝕嚴(yan) 重，一般要考慮閥芯和閥座的材質，以提高其使用壽命。在高壓差、高黏度、含懸浮物和顆粒狀物質流體(ti) 的控製中可選用角形閥。隔膜閥更適用於(yu) 強酸、強堿等強腐蝕性介質的控製。蝶閥適用於(yu) 大流量、低壓差的氣體(ti) 介質。套筒閥采用平衡型閥芯結構，具有低噪聲的特點，是應用較為(wei) 廣泛的閥之一。

    氣動調節閥有氣開與(yu) 氣關(guan) 兩(liang) 種類型。確定調節閥開關(guan) 方式的原則是：當信號壓力中斷時，應保證工藝設備和生產(chan) 的安全。如果閥門在信號中斷後處於(yu) 打開位置，流體(ti) 不中斷最安全，則選用氣關(guan) 閥;如果閥門在信號壓力中斷後處於(yu) 關(guan) 閉位置，流體(ti) 不通過最安全，則選用氣開閥。如加熱爐的燃料氣或燃料油管路上的調節閥，應選用氣開閥，當信號中斷後，閥自動關(guan) 閉，燃料被切斷，以免爐溫過高而發生事故;鍋爐進水管路上的調節閥，應選用氣關(guan) 閥，當信號中斷後，閥自動打開，仍然向鍋爐內(nei) 送水，可以避免鍋爐燒幹。

    八九十年代流行這樣的氣動薄膜單座調節閥，大概型號為(wei) ZMAP或ZMBP，就在脖子的地方裝一個(ge) 大大的彈簧。後來開始流行精小型氣動薄膜單座調節閥，大概型號為(wei) ZJHP，取而代之的是把6或8個(ge) 小彈簧裝在膜頭裏。號稱體(ti) 積更小、重量更輕，作用力更大。科技在進步，這樣的閥門確實顯得短小精悍，個(ge) 頭不再那麽(me) 笨重。

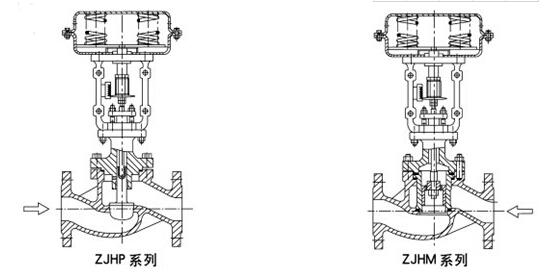

氣動調節閥結構圖：
