安全閥(Safety Valve）啟閉件受外力作用下處於(yu) 常閉狀態，當設備或管道內(nei) 的介質壓力升高超過規定值時，通過向係統外排放介質來防止管道或設備內(nei) 介質壓力超過規定數值的特殊閥門。安全閥屬於(yu) 自動閥類，主要用於(yu) 鍋爐、壓力容器和管道上起重要保護作用。

安全閥工作原理（圖）

       彈簧式安全閥工作原理是壓力=壓強X麵積。壓力就是彈簧的壓力，麵積就是密封麵的麵積。當作用在密封麵上的壓強乘以密封麵的麵積形成的向上的推力大於(yu) 彈簧的壓力，彈簧被壓縮，密封麵打開，將壓力通過泄壓孔排出。

       1、當設備內(nei) 的壓力超過規定的工作壓力並達到安全閥的開啟壓力時，內(nei) 部介質作用於(yu) 鬧瓣上麵的力大於(yu) 加載機構施加在它上麵的力，於(yu) 是  閥瓣離開閥座，安全閥開啟，設備內(nei) 的介質即通過閥座排出。此時內(nei) 壓作用於(yu) 閥瓣上麵的力又小於(yu) 加載機構施加在它上麵的力，閥瓣又緊壓著閥座，介質停止排出，設備保持正常的工作壓力繼續運行。所以，安全閥是通過閥瓣上介質作用力與(yu) 加載機構作用力的消長，自行關(guan) 閉或開啟以達到防止設備超壓的目的。

      2、當安全閥的整定壓力大於(yu) 被保護係統的工作壓力時，閥門處於(yu) 關(guan) 閉狀態，這時作用在閥瓣上的力有彈簧預緊力F，方向向下，介質的作用力，方向向上，再就是閥座對閥瓣的托力（密封力），這個(ge) 密封力在密封麵上所產(chan) 生的比壓力，保證了安全閥關(guan) 閉件間有了必需的密封性。

      3、 當係統中的壓力升高且超過正常工作壓力時，由於(yu) 此時的彈簧預緊力和密封力未發生變化，係統壓力的升高，使得關(guan) 閉件密封麵上的密封力隨之減少：隨著介質壓力的進一步升高，當進口壓力等於(yu) 安全閥的整定壓力時，閥瓣與(yu) 閥座之間的作用力等於(yu) 零（密封力等於(yu) 零）；當進口壓力繼續升高略高於(yu) 整定壓力時，閥瓣向上運動，突跳開啟。此時安全閥處於(yu) 開啟狀態。

      4、一旦閥門開啟，隨著介質的快速流出，由反衝(chong) 盤裙邊的內(nei) 沿與(yu) 調節圈外徑所圍成的環形流道對介質產(chan) 生節流作用，以及利用反衝(chong) 盤上流體(ti) 的靜壓力，安全閥閥瓣繼續向上快速運動，此時，流量始終被閥瓣和閥座之間的開度限製著，直到閥瓣離開閥座的高度達到四分之一流道直徑，此後，流量便由喉部的流道直徑控製，繼而全量排放，使介質壓力迅速下降。此時安全閥處於(yu) 排放狀態.

安全閥結構原理

      安全閥結構主要有兩(liang) 大類：彈簧式和杠杆式。彈簧式是指閥瓣與(yu) 閥座的密封靠彈簧的作用力。杠杆式是靠杠杆和重錘的作用力。隨著大容量的需要，又有一種脈衝(chong) 式安全閥，也稱為(wei) 先導式安全閥，由主安全閥和輔助閥組成。當管道內(nei) 介質壓力超過規定壓力值時，輔助閥先開啟，介質沿著導管進入主安全閥，並將主安全閥打開，使增高的介質壓力降低。

1、重錘杠杆式安全閥

      重錘杠杆式安全閥是利用重錘和杠杆來平衡作用在閥瓣上的力。根據杠杆原理，它可以使用質量較小的重錘通過杠杆的增大作用獲得較大的作用力，並通過移動重錘的位置(或變換重錘的質量)來調整安全閥的開啟壓力。

重錘杠杆式安全閥結構簡單，調整容易而又比較準確，所加的載荷不會(hui) 因閥瓣的升高而有較大的增加，適用於(yu) 溫度較高的場合，過去用得比較普遍，特別是用在鍋爐和溫度較高的壓力容器上。但重錘杠杆式安全閥結構比較笨重，加載機構容易振動，並常因振動而產(chan) 生泄漏；其回座壓力較低，開啟後不易關(guan) 閉及保持嚴(yan) 密。

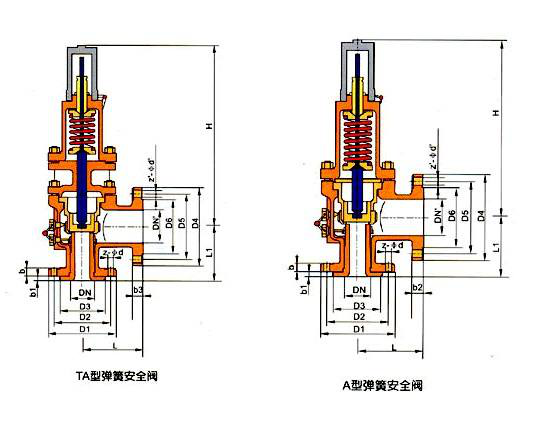

2、彈簧微啟式安全閥

      彈簧微啟式安全閥是利用壓縮彈簧的力來平衡作用在閥瓣上的力。螺旋圈形彈簧的壓縮量可以通過轉動它上麵的調整螺母來調節，利用這種結構就可以根據需要校正安全閥的開啟(整定)壓力。彈簧微啟式安全閥結構輕便緊湊，靈敏度也比較高，安裝位置不受限製，而且因為(wei) 對振動的敏感性小，所以可用於(yu) 移動式的壓力容器上。這種安全閥的缺點是所加的載荷會(hui) 隨著閥的開啟而發生變化，即隨著閥瓣的升高，彈簧的壓縮量增大，作用在閥瓣上的力也跟著增加。這對安全閥的迅速開啟是不利的。另外，閥上的彈簧會(hui) 由於(yu) 長期受高溫的影響而使彈力減小。用於(yu) 溫度較高的容器上時，常常要考慮彈簧的隔熱或散熱問題，從(cong) 而使結構變得複雜起來。

3、彈簧全啟式安全閥

      彈簧全啟式安全閥的開啟高度大於(yu) 或等於(yu) 流道直徑的1/4。全啟式安全閥的排放麵積是閥座喉部最小截麵積。其動作過程是屬於(yu) 兩(liang) 段作用式，必須借助於(yu) 一個(ge) 升力機構才能達到全開啟，全啟式安全閥主要用於(yu) 氣體(ti) 介質的場合。

4、脈衝(chong) 式安全閥

      脈衝(chong) 式安全閥由主閥和輔閥構成，通過輔閥的脈衝(chong) 作用帶動主閥動作、其結構複雜，通常隻適用於(yu) 安全泄放量很大的鍋爐和壓力容器。

5、先導式安全閥

      先導式安全閥是依靠從(cong) 導閥排出的介質來驅動或控製的。而導閥本身是一個(ge) 直接作用式安全閥，有時也采用其他形式的閥門。先導式安全閥適用於(yu) 高壓、大口徑的場合。先導式安全閥的主閥還可以設計成依靠工作介質來密封的形式，或者可以對閥瓣施加比直接作用式安全閥大得多的機械載荷，因而具有良好的密封性能。同時，它的動作很少受背壓的影響。這種安全閥的缺點在於(yu) 它的可靠性同主閥和導閥有關(guan) ，動作不如直接作用式安全閥那樣迅速、可靠，而且結構較複雜。

6、直接作用式安全閥

      直接作用式安全閥是在工作介質的直接作用下開啟的，即依靠工作介質壓力的作用克服加載機構加於(yu) 閥瓣的機械載荷，使閥門開啟。這種安全閥具有結構簡單，動作迅速，可靠性好等優(you) 點。但因為(wei) 依靠結構加載，其載荷大小受到限製，不能用於(yu) 高壓、大口徑的場合。
