304襯氟對夾蝶閥,襯氟閥門

      304襯氟對夾蝶閥是隨閥杆一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關(guan) 閉與(yu) 調節。襯氟對夾蝶閥在管路中除了起截斷和節流用外，蝶閥還有體(ti) 積小、重量輕、結構緊湊等優(you) 點，與(yu) 同參數閘閥比較，平均減輕重量達30—50% 蝶板旋轉900既可實現啟、閉過程，又由於(yu) 轉軸兩(liang) 側(ce) 蝶板受介質作用力近似相等，轉矩相和啟閉力矩較小。

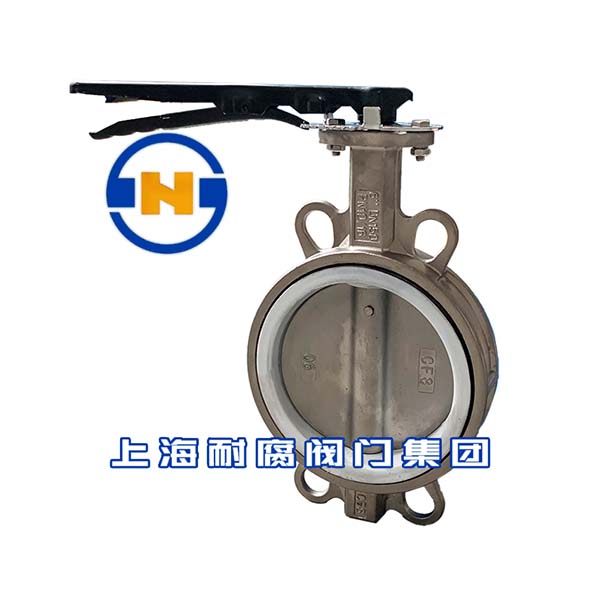

304襯氟對夾蝶閥

1、其基本類型有兩(liang) 種，即D71F4和D71F46（中線）全襯裏型對夾式蝶閥與(yu) D41F4和D41F46（中線）全襯裏型法蘭(lan) 連接蝶閥，采用對分兩(liang) 片式閥體(ti) 組合，閥座與(yu) 閥體(ti) 內(nei) 襯一體(ti) 化，閥門工作時，隻有全塑閥座與(yu) 襯塑蝶板與(yu) 介質接觸，產(chan) 品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中D71F46閥杆與(yu) 蝶板（鍛）為(wei) 一體(ti) ，表麵均勻包覆一層FEP。閥體(ti) 通道內(nei) 表麵光滑，CV值高流通能力強，扭矩適中，采用四級密封結構並在密封麵配耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。

2、由上述型號擴展而成的D41F4和D41F46型法蘭(lan) 連接蝶閥閥體(ti) 全襯裏，蝶板為(wei) 不鏽鋼的半襯裏型蝶閥。

304襯氟對夾蝶閥的結構特點

1、中線蝶閥為(wei) 整個(ge) 蝶板與(yu) 閥座在3600圓周內(nei) 同心（中線），具有密封功能，壓力、流量可自由調節。

2．四級加載彈性密封，絕對保證了閥門內(nei) 、外的零泄漏。 A、軸頭、蝶板圓周連接處的特殊過渡曲線與(yu) 閥座的合理過盈。 B、軸頭端麵采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合。 C、軸的徑向采用0型圈與(yu) 金屬墊的組合。 D、閥座鑲在有彈性條的閥體(ti) 槽內(nei) 。

三、驅動方式手動、蝸輪傳(chuan) 動、氣動、電動。

襯氟閥門即氟塑料襯裏閥門，具有優(you) 良的耐腐蝕性能，襯氟閥門有襯氟球閥、襯氟法蘭(lan) 蝶閥、襯氟對夾蝶閥、襯氟閘閥、襯氟截止閥、襯氟止回閥、襯氟隔膜閥、襯氟調節閥等，襯氟閥門可以選裝渦輪執行機構、電動執行機構和氣動執行機構來實現自動化控製。

上海耐腐閥門集團生產(chan) 的襯氟球閥型號：Q41F46-16C、Q341F46-16C、Q641F46-16C、Q941F46-16C、Q41PFA-16C、Q341PFA-16C、Q641PFA-16C、Q941PFA-16C等。

上海耐腐閥門集團生產(chan) 的襯氟對夾蝶閥型號：D71F46-10C、D371F46-10C、D671F46-10C、D971F46-10C、 D71F46-16C、D371F46-16C、D671F46-16C、D971F46-16C,D71F4-10C、D371F4-10C、D671F4-10C、D971F4-10C、 D71F4-16C、D371F4-16C、D671F4-16C、D971F4-16C,D71PFA-10C、D371PFA-10C、D671PFA-10C、D971PFA-10C、 D71PFA-16C、D371PFA-16C、D671PFA-16C、D971PFA-16C等。

上海耐腐閥門集團生產(chan) 的襯氟法蘭(lan) 蝶閥型號：D41F46-10C、D341F46-10C、D641F46-10C、D941F46-10C、 D41F46-16C、D341F46-16C、D641F46-16C、D941F46-16C,D41F4-10C、D341F4-10C、D641F4-10C、D941F4-10C、 D41F4-16C、D341F4-16C、D641F4-16C、D941F4-16C,D41PFA-10C、D341PFA-10C、D641PFA-10C、D941PFA-10C、 D41PFA-16C、D341PFA-16C、D641PFA-16C、D941PFA-16C等。

上海耐腐閥門集團生產(chan) 的的襯氟閘閥型號：Z41F46-10C,Z641F46-10C,Z941F46-10C, Z41F46-16C,Z641F46-16C,Z941F46-16C,Z41PFA-10C,Z641PFA-10C,Z941PFA-10C,Z41PFA-16C,Z641PFA-16C,Z941PFA-16C,

上海耐腐閥門集團生產(chan) 的的襯氟截止閥型號：J41F46-10C,J641F46-10C,J941F46-10C, J41F46-16C,J641F46-16C,J941F46-16C,J41PFA-10C,J641PFA-10C,J941PFA-10C,J41PFA-16C,J641PFA-16C,J941PFA-16C,J44F46-10C,J644F46-10C,J944F46-10C,J44F46-16C,J644F46-16C,J944F46-16C,J44PFA-10C,J644PFA-10C,J944PFA-10C,J44PFA-16C,J644PFA-16C,J944PFA-16C,J45F46-10C,J645F46-10C,J945F46-10C,J45F46-16C,J645F46-16C,J945F46-16C,J45PFA-10C,J645PFA-10C,J945PFA-10C,J45PFA-16C,J645PFA-16C,J945PFA-16C等。

上海耐腐閥門集團生產(chan) 的的襯氟止回閥型號：H41F46-10C、H41F46-16C、H42F46-10C、H42F46-16C、H44F46-10C、H44F46-16C等。

上海耐腐閥門集團生產(chan) 的的襯氟隔膜閥型號有：G41F46-10C、G341F46-10C、G641F46-10C、G941F46-10C、G41F46-16C、G341F46-16C、G641F46-16C、G941F46-16C等。

襯氟閥門閥體(ti) 材質有：碳鋼，不鏽鋼，WCB,304,316,316L等。

襯氟閥門襯裏材質有：F46,F4,PFA,PO等。

襯氟閥門壓力等級有：6公斤，10公斤，16公斤，美標150LB等。
