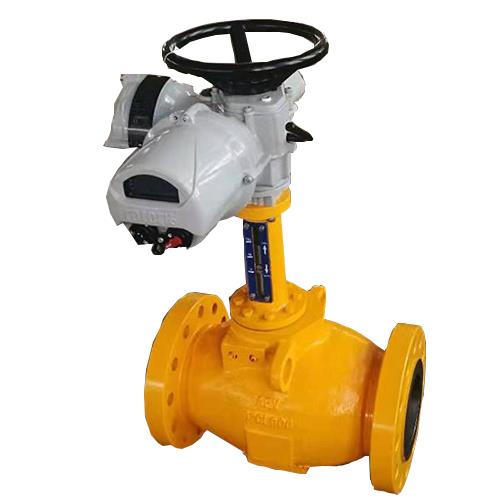

AF 軸流式調節閥

產(chan) 品詳情

　AF 軸流式調節閥可以用來大流量管線的壓力和流量，它的操縱基本原理是非機械式的，用到一隻橡皮環套作為(wei) 控製元件，次套環會(hui) 根據作用在其兩(liang) 端的壓差做出擴張或收縮反應，從(cong) 而實現控製壓力或流量的目的。

　　由於(yu) 采用非機械式的控製方式，軸流閥與(yu) 控製元件之間沒有機械連接，這一點使得軸流式調節閥的體(ti) 積小，重量輕，與(yu) 眾(zhong) 不同的夾裝式設計，容易安裝與(yu) 使用，而且氣流以軸(直)流路徑流動，嗓音低，操作安靜。軸流閥生產(chan) 廠家艾克孚生產(chan) 的本係列調節閥(氣動調節閥)不但適用於(yu) 清水，對於(yu) 天然江湖河泊水、輕度汙水具有耐受能力。從(cong) 設計結構材料選用上解決(jue) 了多年來流量調節閥易結垢，卡阻，驅動裝置的難題。

　　常規直行程的調節閥的閥體(ti) 內(nei) 腔流道呈S型，閥芯運動方向與(yu) 管道軸線垂直。與(yu) 常規管道S型流道不同，軸流式調節閥在閥體(ti) 中腔設計與(yu) 管道同軸的流線型錐麵體(ti) ，流體(ti) 經過時，將分散繞過該錐麵體(ti) ，形成同心同流束，通過閥體(ti) 內(nei) 的環形流道，較後經套筒節流進人下遊管道。

　　其閥芯在套筒中與(yu) 沿同軸的方向運動來調節流量。軸流式調節閥流道的特點，使其閥內(nei) 腔受力均勻，控製了受力不均引起的振動。從(cong) 介質流向來講，軸流式電動調壓閥流道為(wei) S型的閥門，其介質流向可以選擇，通常是單座閥是低進高出，雙座閥高進低出，進口和出口方向是根據閥內(nei) 件不可調換。

　　Axial control valve的介質流向是單一的，進口和出口方向是不能調換。軸流式調節閥采用了軟、硬兩(liang) 道密封。其泄漏量可達V-VI級。閥芯上開有壓力平衡孔，套筒上均布許多節流小孔，與(yu) 常規套筒閥和低噪音閥閥內(nei) 件結構相似。
