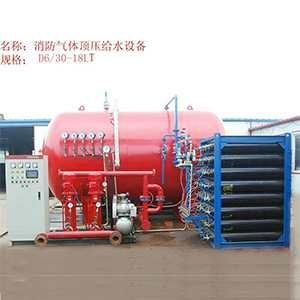

消防氣體(ti) 頂壓給水設備

產(chan) 品簡介：

一、設備的組成

　　設備由觸摸屏式智能控製係統、穩壓泵組、氣壓水罐、高壓氣瓶組、氣體(ti) 頂壓係統、穩壓氣泵、自動止氣裝置、液位控製裝置、控製儀(yi) 表、管路、閥門等組成。

　　二、產(chan) 品概述：

　　建築物消防供水係統中通常用氣壓水罐來代替高位水箱，來滿足10分鍾消防初期用水量，但往往選用普通氣壓水罐要占據較大空間，我公司生產(chan) 的DLT係列氣體(ti) 頂壓消防給水設備是以GB27898-2011標準為(wei) 依據生產(chan) 的新型固定滅火裝置。該裝置的氣壓水罐容積是普通氣壓水罐的1/3~1/5，節省占地麵積、供水壓力平穩，是理想的大型應急消防氣壓給水設備。

　　三、產(chan) 品特點：

　　DLT係列氣體(ti) 頂壓消防給水設備，采用了可編程人機界麵控製技術，設有獨立的氣源和直觀的液位顯示裝置，有效的保證了設備的安全穩定運行。其主要特點如下：

　　1：產(chan) 品具有先進的多功能編程控製，畫麵顯示運行狀態、可接收多種消防信號並可與(yu) 消防中心聯網。

　　2：產(chan) 品設有兩(liang) 路電源接口，具有自動切換功能。

　　3：裝置中設有幹電池備用電源，火警停電狀態下仍能進行正常工作

　　4：設備結構緊湊，占地麵積小，使用方便。

　　5：安全可靠，保護功能齊全，確保運行萬(wan) 無一失。

　　6：產(chan) 品可儲(chu) 存10分鍾的消防用水，能替代室內(nei) 消防水箱，具有投資省，建設周期短，施工安裝簡便，便於(yu) 實現自動控製等優(you) 點。

　　7：設計相同的有效消防用水量所需氣壓水罐的容積比普通氣壓給水設備相比要小。氣體(ti) 頂壓設備氣壓水罐內(nei) 氣量與(yu) 水量的體(ti) 積比約為(wei) 10％∶90％，普通類型的這一比例約為(wei) （65％-75％）∶（35％-25%）；如圖4所示總容積為(wei) 20m3的氣壓水罐，采用氣體(ti) 頂壓方式設備能提供18m3有效消防水量，而普通氣壓方式設備最多能提供12m3有效消防水量；

　　8：頂壓設備提供的有效消防用水量以恒壓方式供給（如圖4所示），很好解決(jue) 了普通消防氣壓給水設備在氣壓水罐總容積不變（多為(wei) 設備占地麵積不再增加）情況下，為(wei) 增大滿足有效消防水量供給，加大供水壓力差給管網承壓設計帶來的不便及成本浪費問題；

　　9：基於(yu) 特點1，設備中重要部件氣壓貯水罐占地麵積小，可放置在建築底層或地下室，特別適合低層建築、輕體(ti) 材料建築、廠房、倉(cang) 庫和不便設置高位水箱的建築；

　　10頂壓設備的動力氣源係統相對獨立於(yu) 供水管網，隻在消防需要時啟動工作，因此能夠實現日常穩壓工作壓力低於(yu) 消防工作壓力的特點（如圖4所示），相對普通氣壓給水設備大大降低日常運行成本。

　　11係統整體(ti) 造價(jia) 低，由於(yu) 相同供水要求條件下，設備氣壓水罐總容積大大減小，占地麵積小，與(yu) 之聯接的消防設施承壓等級得到很好控製，甚至可以適當降低，采用該類型設備能使整個(ge) 自動噴水滅火係統在設計、安裝、使用等方麵受益。

　　四、產(chan) 品用途

　　氣體(ti) 頂壓消防給水設備用於(yu) 消防10分鍾應急滅火，適用於(yu) 賓館、酒店、娛樂(le) 場所、倉(cang) 庫、住宅、特別適合機場、地震區建築、隱蔽工程、臨(lin) 時性建築和因建築藝術等要求不宜設置高位水箱的建築。

　　氣體(ti) 頂壓型消防給水設備是先進、可靠、實用和經濟的消防給水設備。

　　氣體(ti) 頂壓消防給水設備具有上述特點，使該類型設備近幾年越來越被設計部門、廣大使用方所接受認可，它的推廣符合當前創建節約型社會(hui) 的要求。

　　五：設備工作原理

　　消防氣體(ti) 頂壓給水設備中消防氣壓水罐是儲(chu) 水部件，其有效水容積最低要求3m3。氣壓水罐均采用補氣型氣壓水罐。該類設備靠大型氣壓水罐提供10min消防初期用水量，不設消防泵組，隻設有消防穩壓泵組。主要不同在於(yu) 氣體(ti) 頂壓設備采用高壓氣瓶組儲(chu) 存消防工作時的動力氣源，動力氣源與(yu) 氣壓水罐分置，當消防指令到達，啟動頂壓係統向氣壓水罐輸入滿足消防工作壓力的氣體(ti) ，將罐內(nei) 消防用水置換排出，消防用水以恒壓狀態供給消防部件。

　　日常穩壓泵工作時將水送至管網和氣壓水罐，當氣壓水罐內(nei) 液位達到設定值上限時，補水泵停止工作。壓力不足時補氣係統工作，當壓力升至穩壓上限時，停止補氣。通常係統漏水原因造成管網壓力下降，由液位控製器控製穩壓泵啟動補水；係統氣量缺失由壓力控製器控製補氣係統（空氣壓縮機）啟停補氣；這樣氣壓水罐日常能做到氣液平衡，壓力與(yu) 液位互鎖。當發生火情時，消防信號輸入，氣體(ti) 頂壓係統工作將動力氣源減壓釋放，均勻充入氣壓水罐裏將水頂入消防管網，向管網提供不少於(yu) 10min的消防用水。
