1、概述

1.1產(chan) 品型號和名稱：JSY-1型機械程序鑰匙電磁控製鎖（以下簡稱電控鎖）

1.2產(chan) 品主要用途和適用範圍

電控鎖適用於(yu) 綜合自動化控製屏麵與(yu) 鎮江市百匯電器有限公司JSN（W）1A係列機械程序鎖配套，其主要功能是防止斷路器與(yu) 隔離開關(guan) 之間誤操作，對於(yu) JSN（W）1A係列機械程序鎖實行強化管理，適用於(yu) 任何形式的控製開關(guan) 與(yu) JSN（W）1A係列機械程序進行五防操作。

2、使用環境條件

a.周圍空氣溫度：上限+60℃，下限-30℃；

b.濕度：相對濕度日平均值不大於(yu) 95%，月平均值不大於(yu) 90%，在高濕度期內(nei) 溫度急降時，可能凝露；

c.使用場所應無火災、爆炸危險、化學腐蝕及經常的劇烈的震動；

d.海拔高度：3000m。

3、主要規格和技術參數

額定工作頻率50HZ

額定工作電壓：AC110、220V；DC110，220V；

額定控製開關(guan) 電流：220V時6A，110V時10A。

4、使用說明

合閘位置：當斷路器處於(yu) 合閘位置時，電控鎖無操作電源，控製回路閉合，斷路器可進行分合操作。

分閘位置：當斷路器處於(yu) 分閘位置時，電控鎖指示燈亮，說明有操作電源，按下電控鎖按鈕，同時逆時針旋轉機械程序鎖鑰匙，將鑰匙取出，可進行刀閘操作，鑰匙取出後，本電控鎖控製回路斷開，不可進行斷路器合閘操作。

斷路器檢修：分斷路器，取出電控鎖上鑰匙，分隔離開關(guan) ，按動電控鎖按鈕，將機械程序鎖鑰匙插入電控鎖鎖孔內(nei) ，順時針旋轉50°，至紅線位置，鬆開按鈕，將鑰匙鎖定，電控鎖控製回路閉合，這時可進行斷路器合分試驗或檢修。

特別提示：斷路器在分閘位置，機械程序鎖鑰匙進行各項操作完成後，插入電控鎖，接通電源，順時針50°至紅線位置，將鑰匙鎖定，操作完成要回旋鑰匙確保鎖定後方可進行合閘操作。

5、安裝調試

5.1安裝前應核對所購電控鎖規格：技術參數是否相符，無誤後應通電試驗，程序鎖鑰匙應插、拔、轉動自如，鎖定可靠，無卡滯現象。

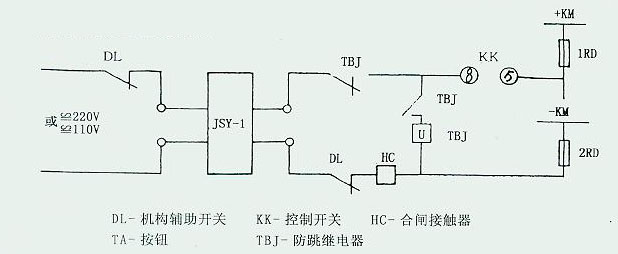

5.2接線方法見接線原理圖

5.3電控鎖在安裝時均需配作，戶外電控鎖備有附件，可安裝在戶外機構控製箱中。

6、維護與(yu) 修理

正常通電時，指示燈應亮，按動電動控鎖上按鈕，指示燈應熄滅，線圈應可靠吸合，若是指示燈在通電時不亮，按動電控鎖上按鈕時又聽不到線圈中鐵芯的吸合聲音，表明電控鎖線圈不通，應作進一步檢查修複或進行更換，若通電吸合後鎖栓不能鎖定程序鎖鑰匙，表明鎖栓吸合後被阻，發生卡滯現象，此時需拆開麵板將固定線圈支架的螺釘作適當調整，使其恢複工作即可。

7、訂貨須知

訂貨時須注明開關(guan) 合閘接觸器的合閘電流，控製電壓，並提供JSN（W）1係列機械程序鎖的配套方案及方案號。
