概述

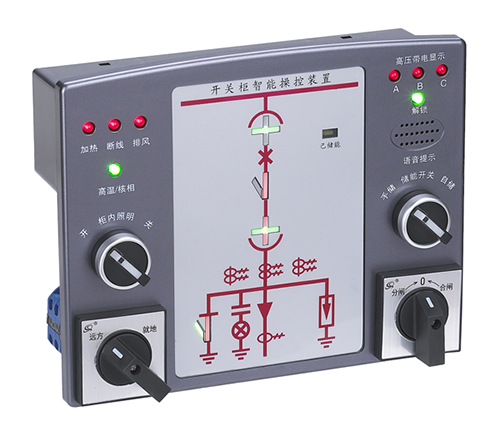

       開關(guan) 櫃智能操控裝置是針對目前中壓係統開關(guan) 技術發展而開發設計的一種多功能智能化開關(guan) 模擬綜合動態指示裝置,主要應用 於(yu) 電壓等級為(wei) 0.1~40.5KV的各種戶內(nei) 開關(guan) 櫃。產(chan) 品集中指示一次回路模擬狀態、手車位置、隔離刀位置、接地刀位置、開關(guan) 狀態 操作機構儲(chu) 能狀態;帶有負荷側(ce) 高壓帶電指示(可擴展母線側(ce) 帶電顯示或驗電核相功能)、帶電閉鎖控製器、自動加熱除濕、加熱 器故障監測、超高溫報警並強製停止加熱、智能語音防誤提示、紅外人體(ti) 感應、RS485通信接口、4~20mA變送等多種功能,大大 簡化了開關(guan) 櫃麵板設計,美化了布局,完善了開關(guan) 狀態指示功能和安全性能的新型電氣裝置。目前該係列產(chan) 品已廣泛地應用於(yu) 電 力、化工、鐵路、礦山、冶金、水泥等諸多行業(ye) 。

主要功能及技術指標

       開關(guan) 櫃智能操控裝置外殼特別采用抗幹擾能力強、具有防靜電、阻燃功能的特殊材料製成,且裝置內(nei) 各芯片間均采用標準2C 總線結構。由於(yu) 采用了高性能的工業(ye) 微處理器,配合現代傳(chuan) 感技術及測量技術,係統的各種在線測量參數的測試精度及數據傳(chuan) 輸速 度和整機抗幹擾能力比普通開關(guan) 狀態顯示儀(yi) 有了明顯提高。裝置結構簡單、極大地方便了用戶的安裝、配線和調試。

1供電電源:AC/DC85~265V
2工作環境:溫度-30℃~+65℃相對濕度≤90%RH
4功耗:≤10W
5抗電強度:外殼與(yu) 端子間≥AC2kV
6絕緣性能:外殼與(yu) 端子間≥100MQ
7抗幹擾:符合GB/T176268-1998標準
8抗震性:10~55~10Hz2g1min
9動態模擬一次接線圖
模擬圖(麵膜)的製作:根據用戶現場實際的一次接線方案、電壓等級設計麵膜。
動態模擬對象:斷路器,手車位置,接地開關(guan) 、儲(chu) 能等,通過電路采樣,動態地根據實際信息變化麵膜上的一次接線圖,從(cong) 而實現動態模擬的目的。
10模擬圖顯示如下。
分閘(或回路)顯示
合閘(或回路)顯示
預分預合閘閃爍指示
接地顯示
儲(chu) 能顯示
手車工作位置顯示
車試驗位置顯示
手車進出過程中動態顯示
斷路器、接地刀防誤閃爍提示
