概述

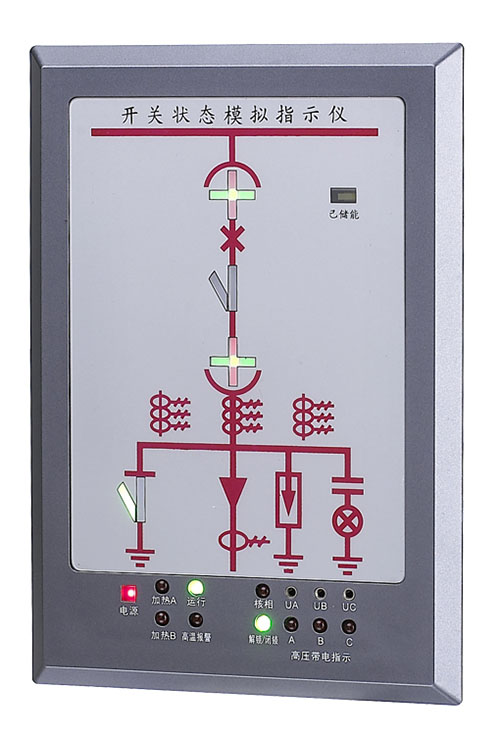

       開關(guan) 狀態指示儀(yi) 是我公司針對電力開關(guan) 櫃研製開發的一款新型多功能、模擬動態指示的智能產(chan) 品。本產(chan) 品適用於(yu) 中置櫃、手車 櫃、固定櫃、環網櫃等多種開關(guan) 櫃。裝置本身具有動態一次模擬圖,帶電顯示及閉鎖、溫濕度智能控製、斷路器分合狀態指示、儲(chu) 能指示、接地開關(guan) 狀態指示、手車位置指示、分合閘回路完好指示等功能。

主要功能及技術指標

       本產(chan) 品可以根據用戶要求實現一次回路設備開關(guan) 狀態指示、溫濕度智能控製以及斷路器操控等功能。本裝置以一體(ti) 化布局配 套裝備於(yu) 開關(guan) 櫃,簡化了過去開關(guan) 櫃的麵板結構設計,美化了麵板布局,取代現有的一次回路模擬指示牌、電磁式開關(guan) 狀態指示器 接地指示器、儲(chu) 能開關(guan) 、斷路器分/合開關(guan) 等多種控製、指示器件。本裝置安裝方便、使用壽命長,完全可以滿足電力行業(ye) 的需求 能夠保障電氣的安全可靠運行。

1供電電源:AC/DC80~265V
2工作環境:溫度-30°℃~+65℃相對濕度≤90%RH
3大氣壓強:≤25000a
4功耗:≤5W
5抗電強度:外殼與(yu) 端子間≥AC2k
6絕緣性能:外殼與(yu) 端子間≥100MQ
7動態模擬一次接線圖
模擬圖(麵膜)的製作:根據用戶現場實際的一次接線方案、電壓等級設計麵膜。
9動態模擬對象
斷路器,手車位置,接地開關(guan) 、儲(chu) 能等,通過電路采樣,動態地根據實際信息變化麵膜上的一次接線圖,從(cong) 而實現動態模擬 的目的。
10模擬圖顯示如下
分閘(或回路)顯示合閘(或回路)顯示
接地顯示
儲(chu) 能顯示
工作位置顯示
試驗位置顯示
11帶電顯示功能
LED啟輝:三相帶電傳(chuan) 感器的短路電流>=150uA
閉鎖啟控:三相帶電傳(chuan) 感器的短路電流>=150uA
12櫃內(nei) 溫濕度測量功能
可帶1~2路溫濕度傳(chuan) 感器
